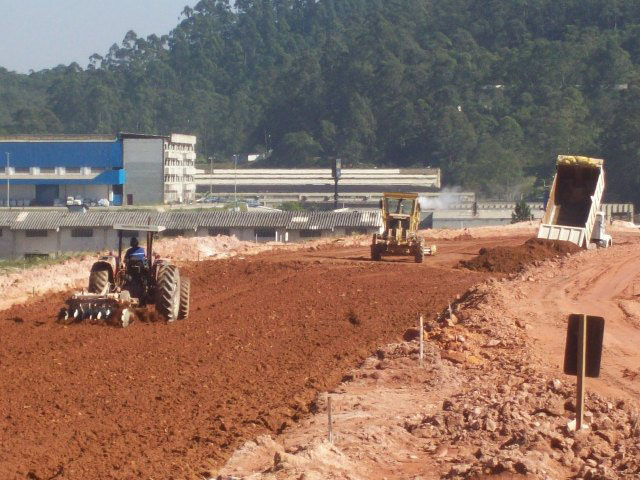

O projeto Executivo de Terraplenagem deve aprofundar os estudos e melhorar o grau de detalhamento estabelecido no Projeto Básico. Seu objetivo principal é o desenvolvimento do projeto em nível final de engenharia, permitindo a determinação dos quantitativos e do orçamento da obra com maior precisão.
O volume de terraplenagem deve ser calculado considerando os intervalos das áreas das seções transversais no mínimo a cada 20,00 m, isto é, uma estaca, caso seja utilizado o método dos prismas.
Tal método consiste em calcular o volume como proveniente de uma série de sólidos geométricos, denominados prismóides, limitados nos extremos por faces paralelas e nas laterais por superfícies planas. No campo, as faces paralelas correspondem às seções transversais extremas, e as superfícies planas laterais correspondem à plataforma da estrada, aos taludes e à superfície do terreno natural. Pode-se adotar outro método, desde que apresente precisão semelhante ou maior a este.
O Projeto Executivo de Terraplenagem relativo aos volumes resulta dos parâmetros estabelecidos nos Estudos Geológicos e Geotécnicos, Projetos de Geometria e de Pavimentação.
O Memorial Descritivo deve conter as diretrizes adotadas no Projeto Básico, abrangendo no mínimo os mesmos tópicos mencionados. Devem ser destacadas e justificadas as eventuais alterações nos parâmetros.
No Projeto Executivo de Terraplenagem, o memorial de cálculo apresenta os seguintes documentos:
-
planilha de volumes, classificados por categoria;
-
quadro de orientação de terraplenagem;
-
perfil de distribuição de volumes, conforme diagrama de Bruckner;
-
quadro de caracterização dos solos.
As distâncias médias de transporte, DMTs, bem como os trechos de compensação longitudinal, áreas de depósito de materiais excedentes e caixas de empréstimo devem ser definidos através da elaboração do diagrama de Bruckner, apresentado em desenho formato A-1, utilizando a mesma escala horizontal das plantas de distribuição de volumes, 1:5000 ou outra escala aprovada, e escala vertical compatível com os volumes movimentados em cada trecho.
Em geral, utiliza-se 1 cm = 1000 m3, podendo ser adotada outra escala desde que aprovada pelo órgão responsável pela jurisdição da rodovia.
Na apresentação do Projeto Executivo de Terraplenagem, os desenhos de plantas de distribuição de volumes serão apresentados preferencialmente em formato A-1, na escala 1:5000 ou outra escala aprovada e de acordo com o quadro de orientação de terraplenagem.
Para levantamento de quantidades deve-se seguir o mesmo critério adotado no Projeto Básico, acrescentando os resultados obtidos com a elaboração do diagrama de Bruckner e a caracterização e classificação completa dos solos.
